回流泵



設備俗稱
硝化液回流泵、混合液回流泵、QJB-W型回流泵、水平螺旋槳泵、大流量低揚程泵、污泥回流泵、內回流泵、穿墻泵
產品介紹
產品使用范圍：
　　QJB-W型污泥回流泵是在潛水攪拌機生產技術基礎上開發的新型產品，該泵為二級污水處理廠混合液回流、反硝化脫氮的專用設備，亦可以用于地面排水時抽凈化水；灌溉和控制水道系統；廢水處理過程中再循環或泥漿抽吸回路中需要微揚程、大流量場所。

使用條件：
　　1、連續運行時，介質溫度不高于40℃；
　　2、介質PH值為6-9。
　　3、最大潛沒深度10m。

型號表示方法：

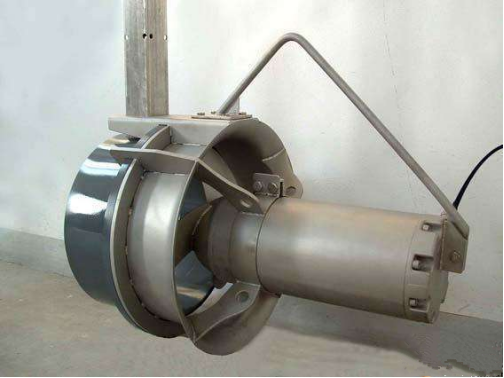

結構簡介：
　　專門設計的裝置部件和設備備件使污泥回流泵達到最佳性能。
　　1、電纜：電纜采用特制水密電纜；
　　2、接線盒：接線盒是全封閉的，與周圍液體和定子箱是隔離的；
　　3、電機：50Hz鼠籠式3相潛水異步電動機，F級絕緣，防護等級IP68。電機由周圍介質冷卻；
　　4、軸：電動機的軸采用不銹鋼材料制作，轉子作動平衡試驗；
　　5、密封：靜密封為O型密封圈。軸密封為機械密封，將油室與周圍介質隔離；
　　6、軸承：采用進口軸承，設計使用壽命可達100，000小時以上；
　　7、油室：油用于潤滑和冷卻機械密封摩擦副，并隔離滲透液；
　　8、葉輪：葉輪有三枚葉片，葉片寬而薄，表面光滑呈后掠式，無阻運轉，且具有自清功能；
　　9、進口錐管：進口錐管的目的是為了形成最好的流動狀態；
　　10、排出接頭：排出接頭用于將進口錐管固定在出水管上；
　　11、引導裝置：引導裝置由兩根管子（導管）和上方導管夾具所組成。

產品特點：
　　1、按低揚程、大流量專門設計，效率高；
　　2、抗堵塞、纏繞，使用可靠；
　　3、采用最新的密封材料，可以安全連續運行10000小時以上；
　　4、結構緊湊，安裝維修方便；
　　5、主機采用沖壓成形結構，體積小，精度高，耐腐蝕無噪音；
　　6、內設漏電漏水及電機過載保護（報警）裝置，確保產品安全與可靠。

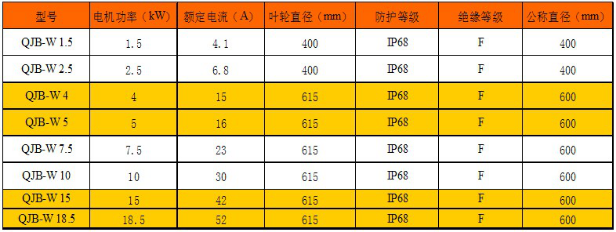

主要性能參數：

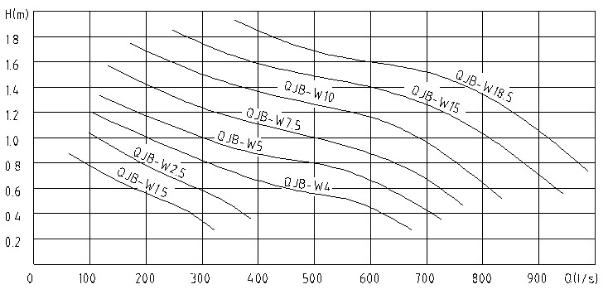

性能曲線：


安裝：
　　1. 正確安裝使用是該泵能長久、正常運轉的基本保證。
　　2. 污泥回流泵采用自動耦合安裝系統，不用任何機械拆卸便可迅速提升設備進行檢查和維護，安裝方便快捷。
　　3. 本設備除穿墻管需要預埋外，導桿、起吊架均用鋼膨脹螺栓與池體連接，不需要預埋件。
　　4. 預埋件和拍門由用戶采購安裝，用戶定購時應該注意。

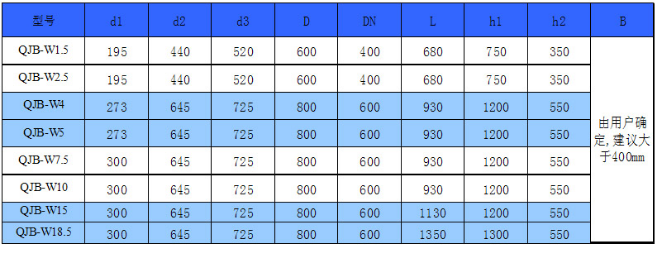

產品安裝尺寸：

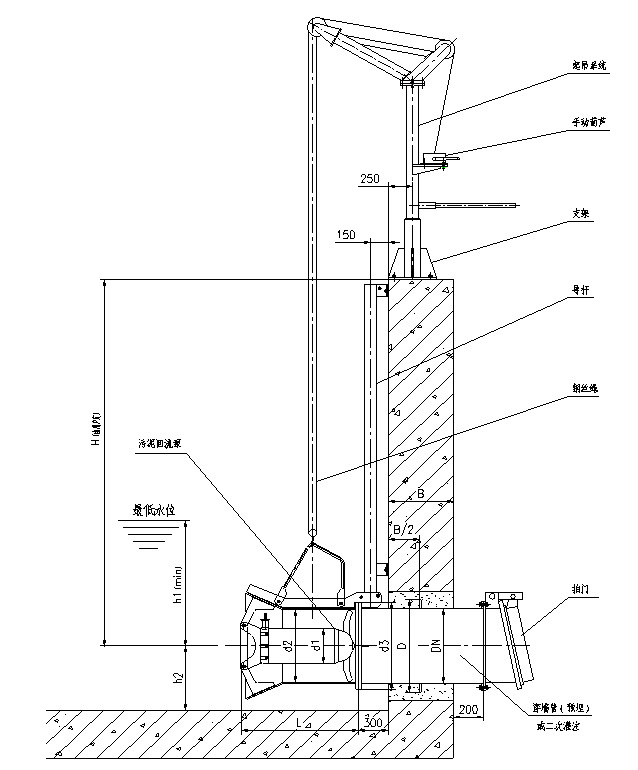

安裝示意圖：
